1说明

本文以测量太阳光为例，演示如何测量太阳光谱，并使用氙灯和响应的滤色片进行模拟对比。

2 系统配置

A 光谱仪: S2000-VIS
B 软件: SpectraPro V3.3
C 太阳(晴天)
D 氙灯
E 滤色片

图1 系统示意图

2 操作步骤

如图1搭建测量系统后，进行如下测量
A:启动软件
在安装软件成功，并加载驱动后，启动SpectraPro软件。

图2 Windows桌面启动图标

软件启动后出现如图3所示的软件界面，然后将光谱仪通过USB口连接到电脑。那么会实时更新采集到的光谱图。

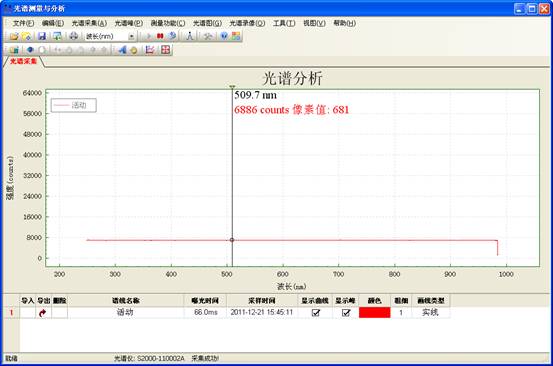

图3 SpectraPro界面

B:调整测量参数

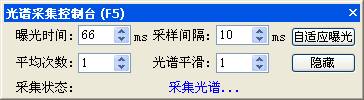

图4 光谱采集参数调节

在打开SpectraPro软件后，为了测量到最合适光谱，我们需要调整采集参数，点击菜单->光谱采集->显示采集控制台（F5）可以得到一个采集参数的控制台，其中曝光时间是最重要的参数，此参数的大小直接影响到采集光谱的强度。
注:关闭控制台，然后按 Enter 键，软件会自动寻找最合适的曝光时间。
C:测量太阳光光谱图
将光纤口对准太阳光，并固定，此时一般需要调整光谱的强度。此时重复步骤B。找到最合适的曝光时间。图5就是测量得到的太阳光光谱图。

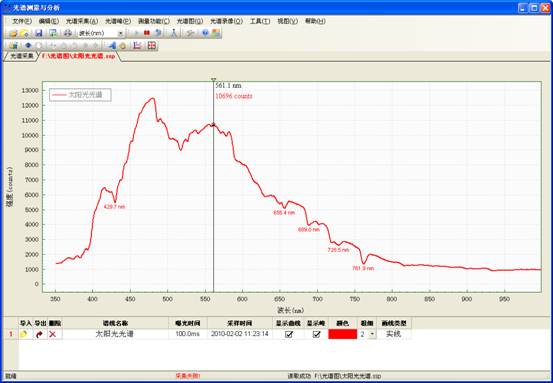

图5 太阳光光谱图

D: 太阳光光谱模拟
点击菜单->光谱采集->缓存光谱(F8) 将步骤C测量得到的太阳光光谱缓存为标准光谱，然后点击菜单->工具->光谱匹配度…,将当前的光谱作为对比光谱。可以得到如下的光谱匹配度分布。

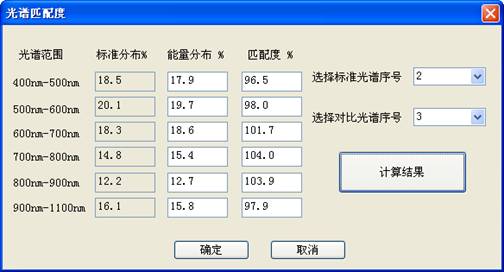

图6 光谱匹配度分析结果
